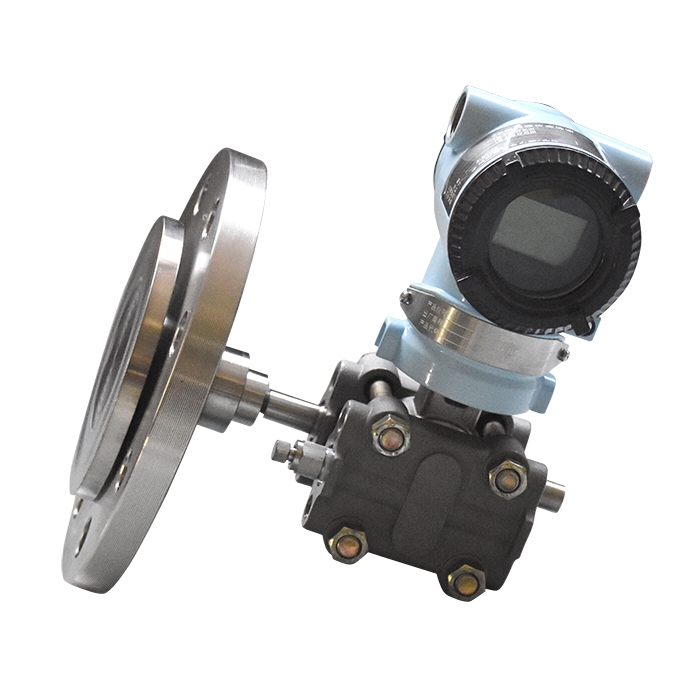

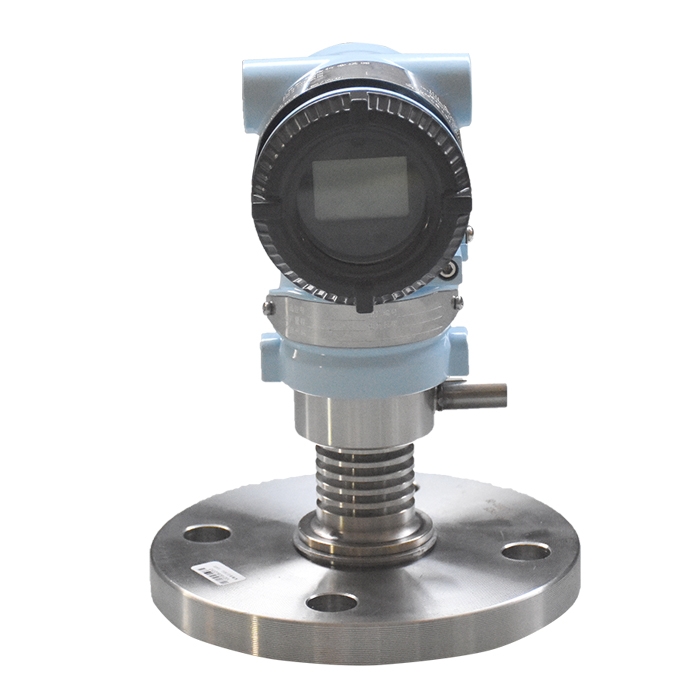

安徽天康TK-3051CD4A22A1B3M5差壓變送器產品介紹

    安徽天康壓力變送器，3151GP遠傳壓力變送器作為一種高精度智能型的現場差壓參數的檢測儀表，用來測量各種介質在液體，氣體和蒸汽狀態下 的差壓、壓力，液位的參數，并將被測的差壓參數轉換成4-20mA標準電信號輸出，同時采用HART協議，具有與手操器或上位機進行通訊的功能，變送器具 有輸出參數組態功能，能適應不同用戶的需要。它可以精確地測量差壓、液位、真空度和比重。

    安徽天康壓力變送器，壓力變送器具有防塵結構，安裝、使用和調校都方便簡單。接線端子和電子線路板放置在變送器上部的密封電氣腔室內，且彼此相互隔離開。所以現場接線 時，放大器仍在密封狀態下工作。變送器具有反極性保護措施，防止由于電源接反而損壞變送器。工作時的容積變化量小于0.16毫升，可防止被測介質液柱過大 變化，因而可不需為補償容積變化量而增置冷凝器或液位筒。變送器與被測介質接觸部分的零部件，選用316L不銹鋼材料。采用表面貼裝的電子元件和插拔式設 計制造的印制電路板，使故障少，維護方便，通用性強，減少了備品備件，降低了維修成本。

安徽天康TK-3051CD4A22A1B3M5差壓變送器產品特點

1、完整的測量范圍：0-0.15kPa～42MPa, 多種選擇、應用靈活，可以滿足絕大部分用戶的需求。

2、結構小巧、堅固、抗振。一體化接線盒和本機零點和量程調整和LCD顯示組態按鈕，使安裝、校驗和運行簡化。

3、在變送器殼體上設計了非接觸式就地零點、量程調整和LCD液晶顯示參數組態按鈕，便于現場調整零點和量程及設置所需的現場顯示參數。

4、采用固體、插接式印制線路板、模塊化結構，有助于故障檢修及減少備件庫存示參數。

5、阻尼可調，提高了用戶的可選擇性。

6、智能電路，方便用戶操作。

7、具有獨立抗電磁干擾電路和軟件抗干擾設計，提高了產品的可靠性。

8、內部具有測量溫度參數傳感器，提高了變送器環境溫度影響補償性能，由于該傳感器與被測介質直接接觸，所以同時可獲得與傳感器所接觸的介質的溫度信息。

9、變送器配置的現場數字顯示表可以直接顯示測量壓力值、輸出模擬電流值、被測壓力對應設定量程的百分比值、傳感器本體與其被接觸介質的溫度值。本項技術己申請。

10、變送器提高了故障恢復能力，大大減少了變送器維護工作量。

11、LCD液晶顯示表采用多參數循環顯示方式工作。

12、具有HART協議遠程通訊功能，在實現壓力測量的同時，增加了傳感器本體與被接觸介質的溫度檢測功能，為用戶提供了更多的現場工況信息，有利于用戶提高過程控制的效果。

13、具有全金屬密封的差動電容壓力傳感器的δ室結構創新設計，使差壓（壓力）和溫度測量實現了重大改進和良好的穩定性。

結構與原理

3151變送器由傳感器和電子線路板兩部分組成，傳感器部分包括：元件、直接數字電容電路、溫度傳感器和特征化EEPROM等組成；電子 線路板部分包括：微處理器、數/模信號轉換器、數字通信和存儲器EEPROM等幾部分組成，完成壓力信號到4-20mADC的轉換。

主要參數

3151系列變送器選型代碼

與傳感器接觸的介質溫度范圍：-40～85℃

輸出信號：4～20 mA DC 壓力參數模擬信號與壓力、溫度數字信號，使用HART協議

主要組態功能：零點遷移、量程、工程量單位、阻尼時間、超限報警輸、出4～20 mA電流標定、寫數據保護、輸出函數、出廠數據恢復

隔爆型：ExdⅡCT6

本質安全型：ExiaⅡCT6

外殼防護等級：IP67

3151GP精確度：0.075

凈重：4.5kg

外形尺寸：約86 x193x127毫米

選型編碼表(如條件允許更換為選型參照)
